說明：
本測量管路截止閥是我公司吸收英國、美國、日本、新加坡等國家近年來儀表閥門結構形式的基礎上，自行設計的具有結構小巧、外型美觀、性能可靠、使用方便靈活、標準化、通用化程度高，廣泛適用于石油、化工、輕工、電力、醫藥、冶金、航空等裝置的自動控制系統中，是目前應用最普遍的新一代閥門。
性能規范
□ 公稱壓力：PN1.6,PN2.5,PN 4.0,PN6.4,PN16,PN 32Mpa
□ 公稱通徑：DN5~ DN25
□ 適用介質：油、水、氣等多種非腐蝕性或腐蝕性介質
□ 適合溫度：-20℃~450℃ -70℃~200℃≤200℃ 540℃≤570℃等
□ 制造材料：20#、1Cr18Ni9Ti、12CrMoV、OCr18Ni12Mo2Ti、304、304L、316、316L等

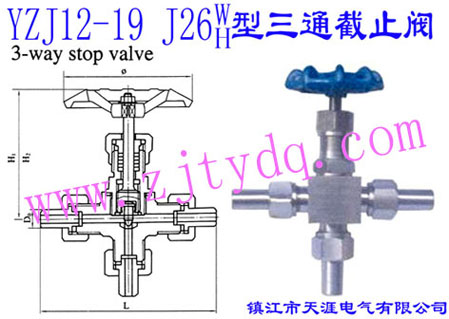

YZJ12-19 J26W/J26H型三通截止閥
YZJ12-19 J26W/J26H Three-way Valve
|
公稱通徑 |
公稱壓力 |
配管外徑 |
外形尺寸 |
|
DN |
PN(Mpa) |
D0 |
L |
Φ |
H1 |
H2 |
|
3 |
6.4 |
14 |
118 |
62 |
91 |
85 |
|
3 |
16 |
14 |
126 |
68 |
96 |
90 |
|
3 |
32 |
14 |
134 |
75 |
103 |
96 |
|
5 |
6.4 |
14 |
120 |
62 |
93 |
87 |
|
5 |
16 |
14 |
128 |
68 |
98 |
92 |
|
5 |
32 |
14 |
136 |
75 |
105 |
98 |
|
10 |
6.4 |
18 |
132 |
75 |
103 |
95 |
|
10 |
16 |
18 |
136 |
75 |
108 |
100 |
|
10 |
32 |
18 |
144 |
75 |
114 |
106 |
|
15 |
2.5 |
22 |
160 |
75 |
123 |
112 |
|
15 |
6.4 |
22 |
168 |
86 |
126 |
116 |
|
15 |
16 |
22 |
174 |
126 |
132 |
120 |
